La inyección de lechada para detener la entrada e infiltración de aguas subterráneas es una solución rentable a la que recurren muchos municipios cuando se enfrentan a este problema. Pero, ¿qué es la infiltración de aguas subterráneas y cómo resuelve el problema la inyección de lechada? Empecemos con algunas definiciones.
¿Qué es la infiltración de aguas subterráneas?
La entrada e infiltración de aguas subterráneas en las tuberías de alcantarillado se refiere a la entrada involuntaria de aguas subterráneas en el sistema de alcantarillado. Aunque las alcantarillas están diseñadas para transportar aguas residuales de diversas fuentes, no están pensadas para manejar grandes volúmenes de aguas subterráneas.
Entrada de aguas subterráneas: La entrada de aguas subterráneas se produce cuando el agua del suelo circundante y del subsuelo entra en el sistema de alcantarillado a través de conexiones directas, como tapas de alcantarilla con fugas, tuberías dañadas o juntas mal selladas. La entrada de agua suele producirse cuando llueve mucho o cuando el nivel freático es alto. Se trata de una entrada relativamente rápida y perceptible de agua en el sistema de alcantarillado.
Infiltración de aguas subterráneas: La infiltración de aguas subterráneas se refiere a la lenta filtración de aguas subterráneas en las tuberías de alcantarillado a través de grietas, defectos o materiales porosos. Con el tiempo, las aguas subterráneas pueden penetrar en las tuberías de alcantarillado a través de secciones deterioradas o dañadas. La infiltración es un problema más persistente y puede producirse incluso cuando no llueve o durante periodos secos.
El reto de la infiltración de aguas subterráneas
Tanto la afluencia de aguas subterráneas como la infiltración plantean problemas a los sistemas de alcantarillado:
- Aumento del caudal: La entrada de aguas subterráneas en las tuberías de alcantarillado aumenta el caudal total del sistema de alcantarillado, que puede superar su capacidad. Esta agua adicional puede sobrecargar el sistema, provocando atascos, sobrecargas o desbordamientos. Reduce la eficiencia hidráulica del sistema y puede causar daños a la infraestructura.
- Costes de tratamiento: La entrada de aguas subterráneas en el sistema de alcantarillado aumenta el volumen de agua que hay que tratar en las depuradoras. El tratamiento de este exceso de agua aumenta los costes operativos de las instalaciones de tratamiento.
- Impacto medioambiental: Si un exceso de aguas subterráneas penetra en el sistema de alcantarillado, puede desbordar la capacidad de tratamiento, provocando el vertido de aguas residuales parcialmente tratadas o no tratadas en las masas de agua receptoras, causando contaminación ambiental.
¿Qué es la lechada de inyección?
La inyección de lechada es un proceso de sellado del suelo con una lechada química de dos componentes que se inyecta a baja presión a través de las juntas y los defectos de las tuberías. La lechada se introduce en el suelo y en los huecos alrededor de las tuberías principales, laterales, conexiones laterales y estructuras de pozos para detener las fugas, estabilizar el suelo y controlar la infiltración. El sellado se consigue rellenando los huecos entre los granos del suelo en el exterior de las estructuras creando una barrera impermeable. Las mezclas de lechada, los aditivos y las técnicas de rejuntado proporcionan reparaciones duraderas.
¿Por qué elegir la inyección de lechada?
Según NASSCOLa inyección de lechada es la tecnología sin zanja más rentable y ha sido utilizada con éxito durante más de 60 años por muchos servicios públicos en toda América del Norte.
Como enfoque holístico en los cuatro puntos de entrada -líneas principales, laterales, conexiones de servicio y pozos de registro-, la inyección de lechada prolongará la vida útil de las tuberías de alcantarillado, reducirá el flujo a las plantas de tratamiento, mantendrá la capacidad del sistema, disminuirá la frecuencia de limpieza y minimizará el coste del tratamiento del agua.
¿Cómo funciona la inyección de lechada?
Las lechadas de inyección no detienen las fugas del alcantarillado simplemente rellenando juntas y grietas. En lugar de ello, la lechada se introduce a presión a través de las juntas y grietas y en el suelo circundante, donde se gelifica con el suelo para formar una masa impermeable que no puede volver a introducirse en el sistema de alcantarillado. Una vez inyectada en el suelo, la lechada se endurece para crear una barrera eficaz y duradera contra el agua, con una vida media de 362 años (según ha determinado el Departamento de Energía).
La clave del éxito en el uso de la lechada de inyección está en elegir las mezclas de lechada y los procedimientos de bombeo adecuados para garantizar que el vacío del suelo que rodea la junta se rellena correctamente.
Rejuntado de tuberías
La lechada de cemento se realiza con una camión de lechadaUn packer inflable y una lechada química de dos componentes. Circuito cerrado de televisión (CCTV), como Sistema de inspección Pathfinder de Aries Industries se utiliza en el interior de la tubería para localizar la junta, el defecto o la grieta que se va a probar y/o inyectar, y coloca estratégicamente el packer en su lugar. Desde el camión de inyección, un operario controla todos los aspectos del proyecto. Es importante someter a prueba de aire todas las juntas y sellar las que fallen. Las juntas que no superen la prueba de presión de aire pueden inyectarse y sellarse inmediatamente.
Una vez sellada la junta o el defecto, se realiza una prueba de presión post-aire para confirmar el sellado. Una vez documentada, se desinfla el packer y se traslada a la siguiente junta o defecto de la tubería para repetir este proceso. La lechada curada residual que quede en la tubería se descompondrá a medida que circule por el sistema.
Laterales de servicio y conexiones desde la línea principal
La inyección lateral se realiza de forma muy parecida a la inyección en la tubería principal, con la diferencia de que el packer tiene una vejiga inflable que se extiende una distancia específica por la conexión lateral desde la tubería principal. La parte superior, estriada, de la vejiga lateral se expande, asentándose contra la pared de la tubería, mientras que la longitud restante se expande menos que el diámetro de la tubería para crear un delgado anillo por el que se desplaza la lechada. La lechada se bombea a presión a través de los defectos hasta los suelos circundantes, formando una barrera impermeable, al tiempo que estabiliza la tubería en la zanja de alcantarillado. Una vez sellados la conexión lateral y los defectos, se realiza una prueba de presión posterior al aire para confirmar el sellado. Una vez documentado, el packer y el tapón lateral se desinflan y se trasladan a la siguiente conexión lateral de la tubería para repetir este proceso. Como ventaja añadida, la lechada lateral se utiliza para sellar el espacio anular en las tuberías revestidas después de las reinstalaciones laterales. A continuación se muestra un vídeo producido por NASSCO para ilustrar este proceso, entre otros posibles métodos de rehabilitación de tuberías.
Equipo utilizado para la inyección de lechada para detener el flujo y la infiltración de aguas subterráneas

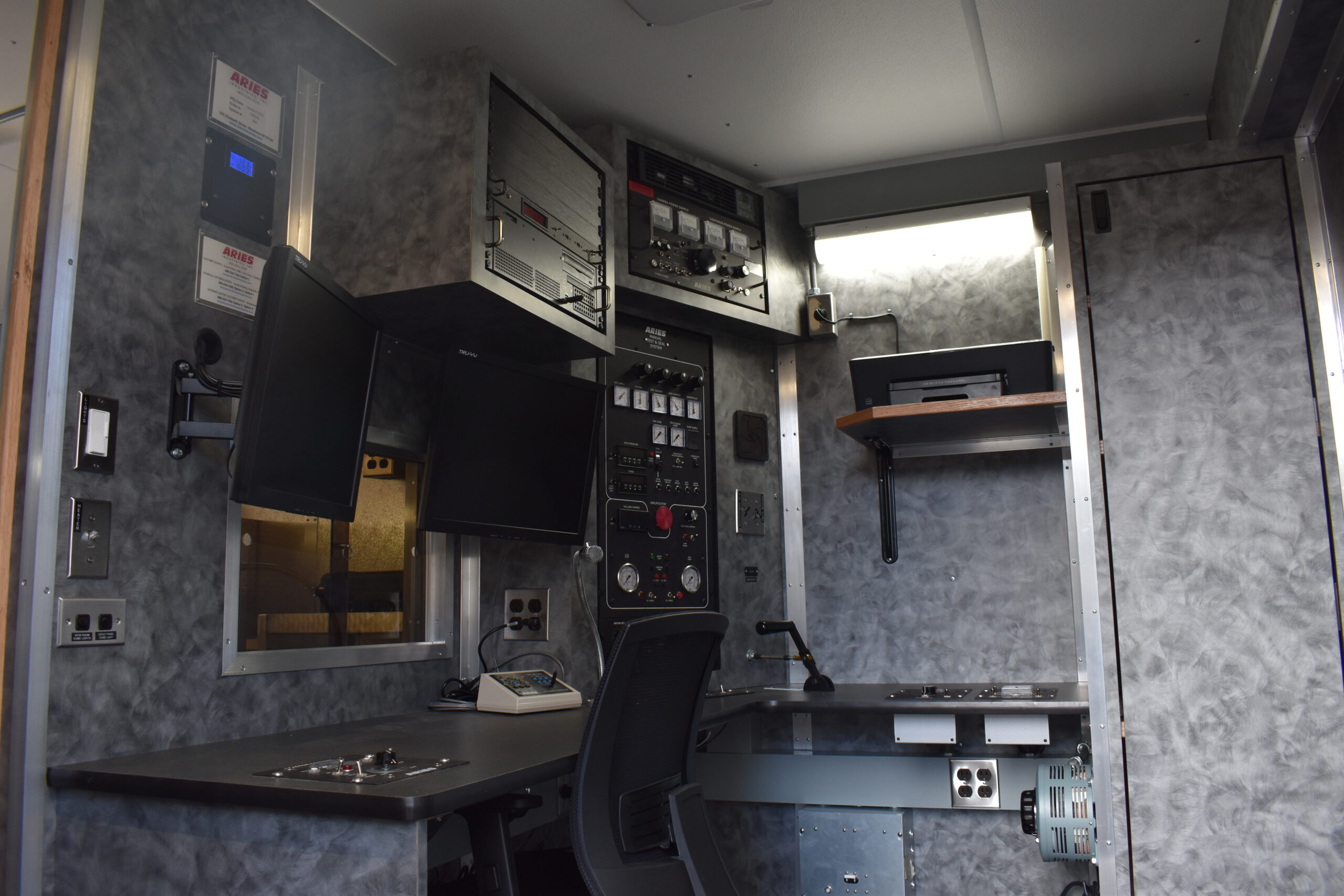

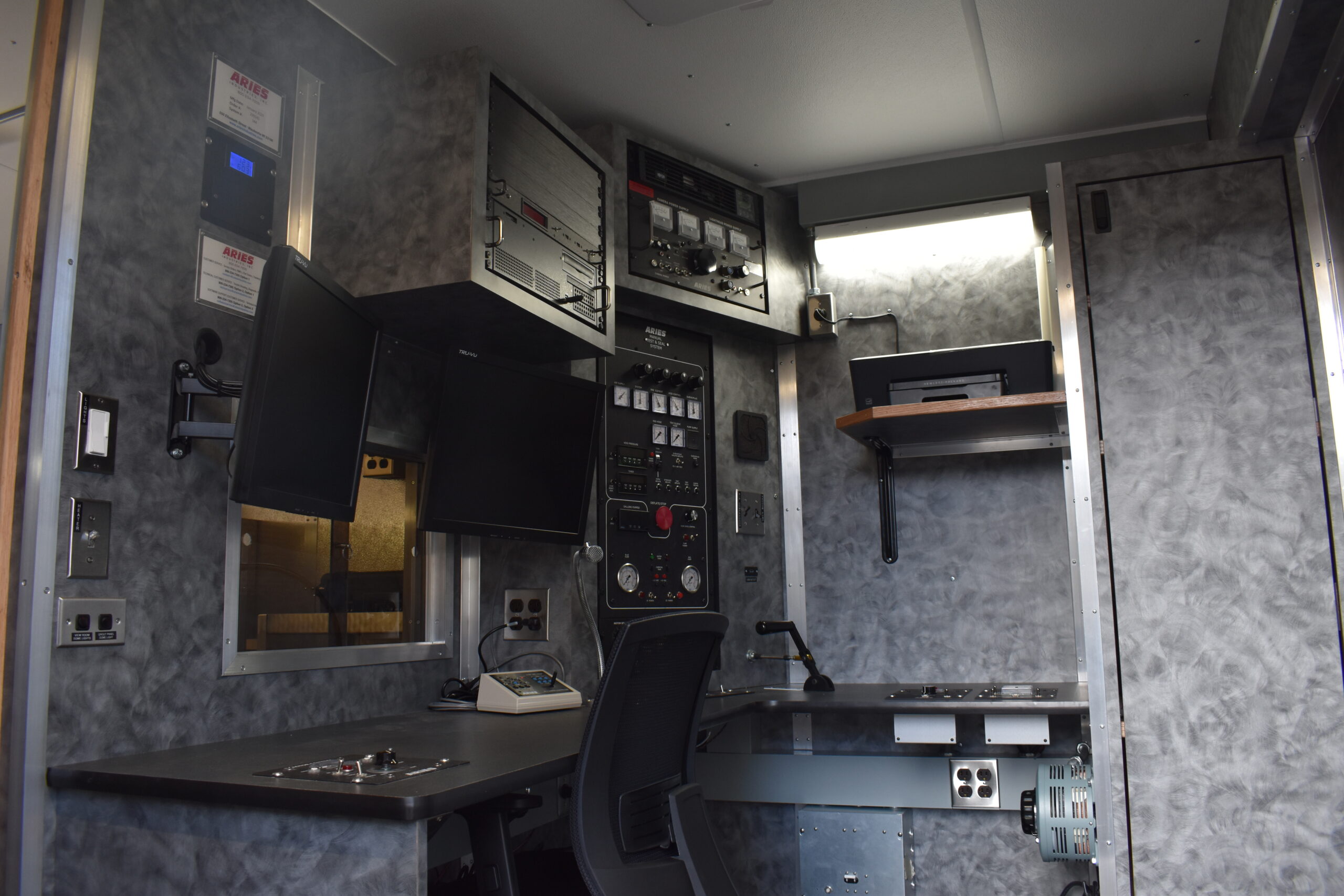

Camión de lechada
Como centro neurálgico y de control de la inyección de lechada, es importante seleccionar cuidadosamente un camión para el sistema de inyección. Aries es el fabricante líder de sistemas de inyección química estándar y personalizados para detener la infiltración de aguas subterráneas en la red de alcantarillado y en las conexiones laterales. Los vehículos se construyen a medida o se adaptan para incluir todo el equipo necesario para la inyección de lechada:
- Cabrestantes de gran potencia para desplazar rápidamente el packer entre las juntas

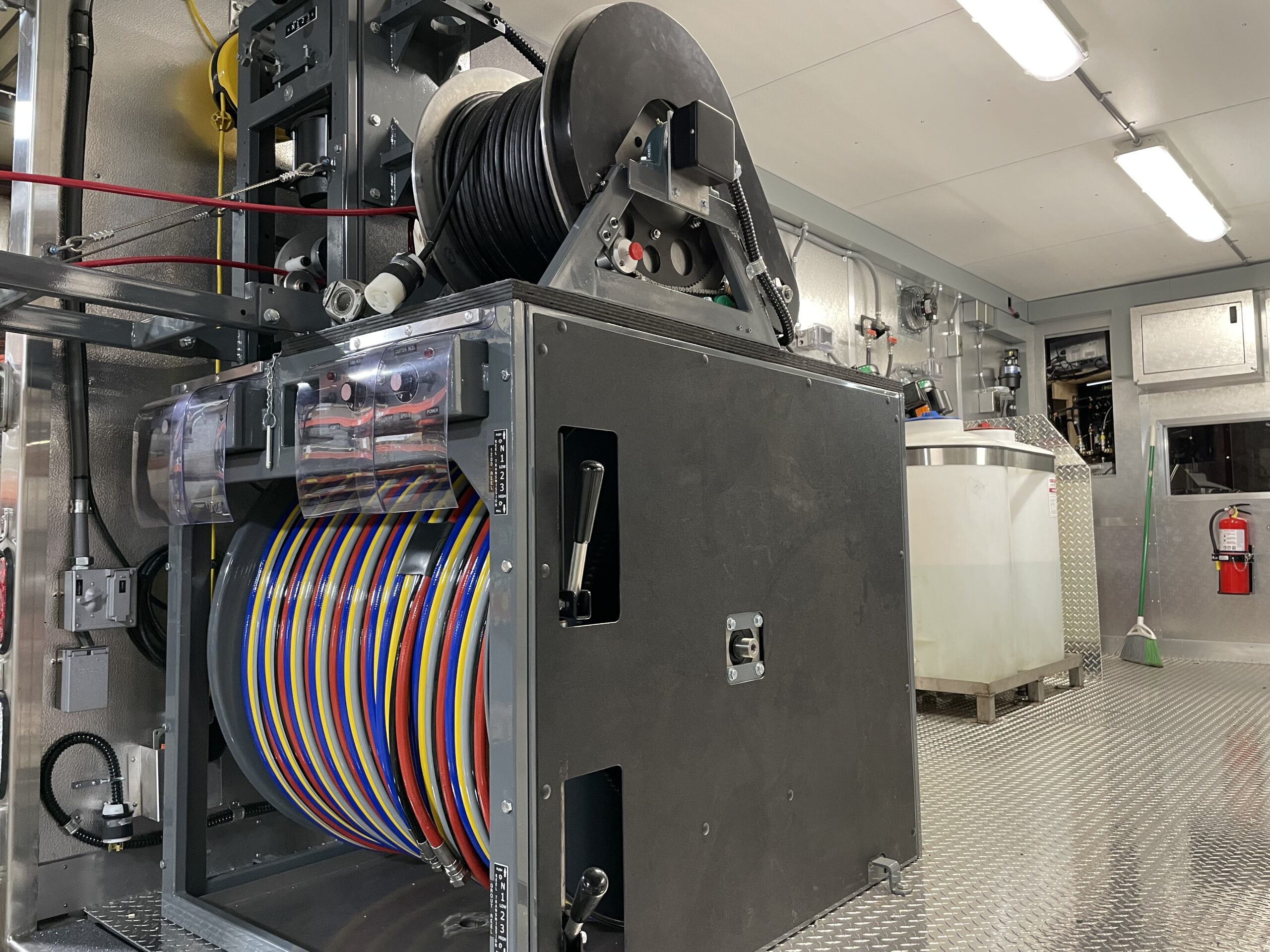

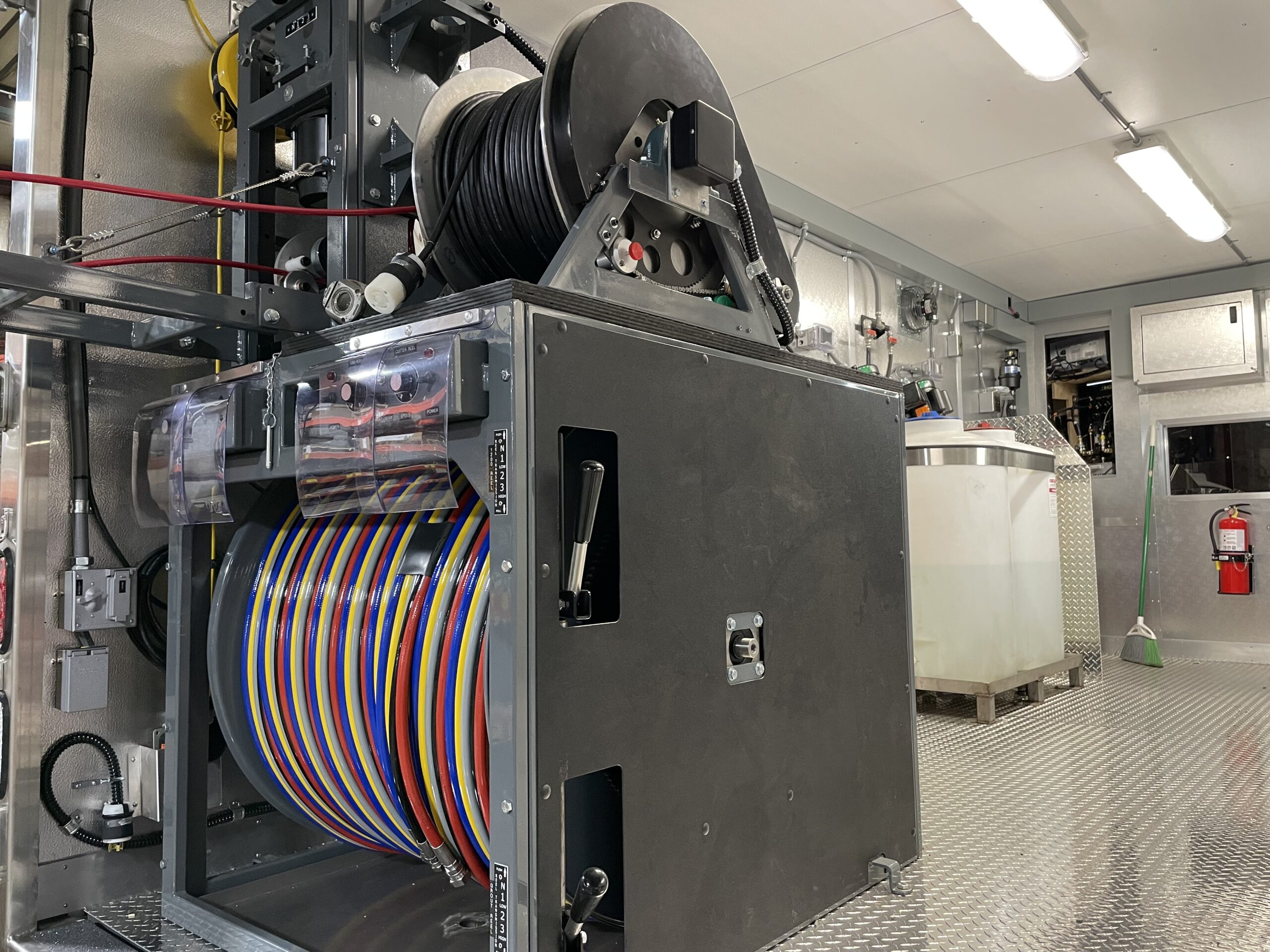

- Casa de lechada de 800′ para configuraciones de múltiples tiradas desde un único punto de entrada.

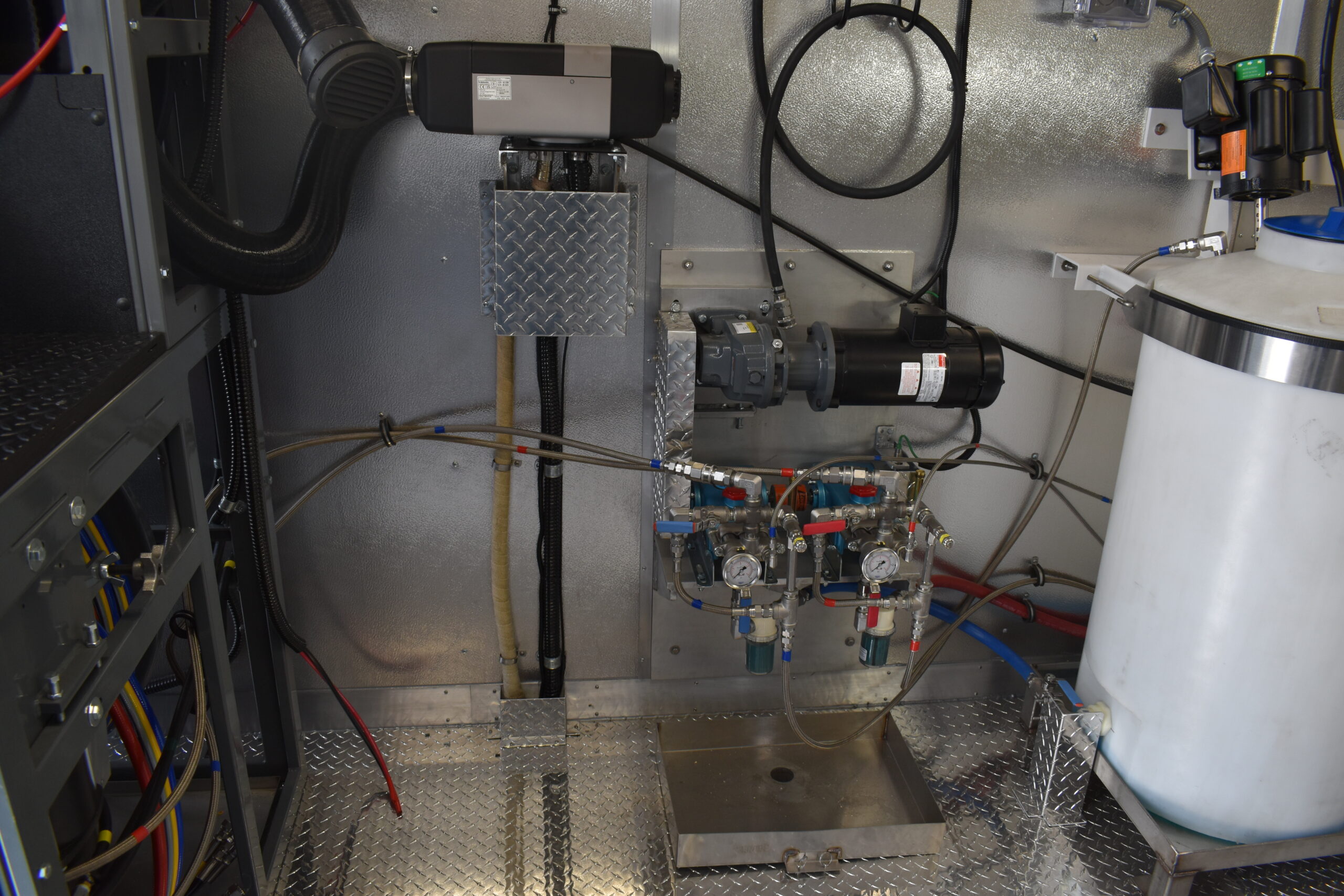

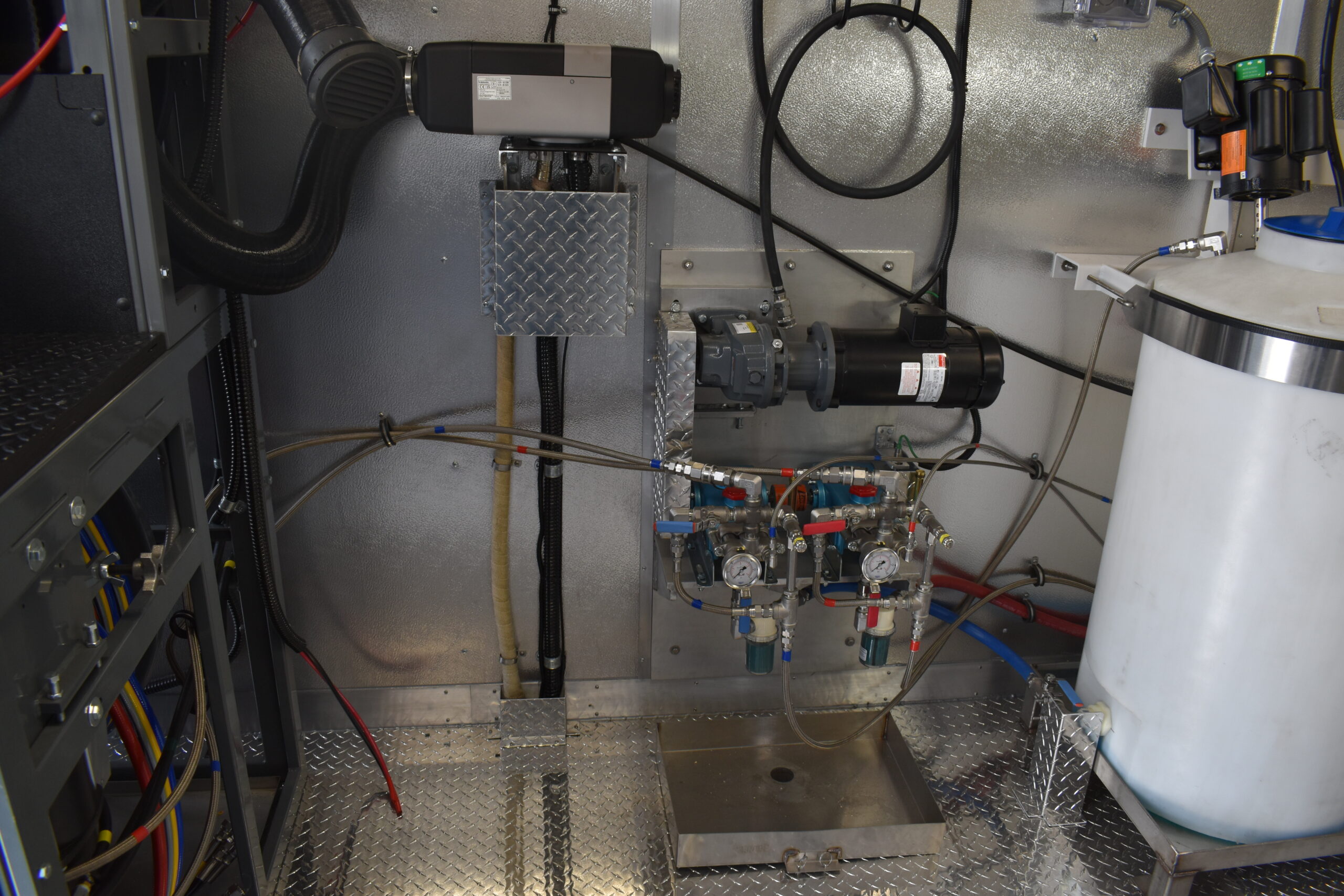

- Bombas eléctricas CAT triplex de gran volumen para un suministro preciso de lechada

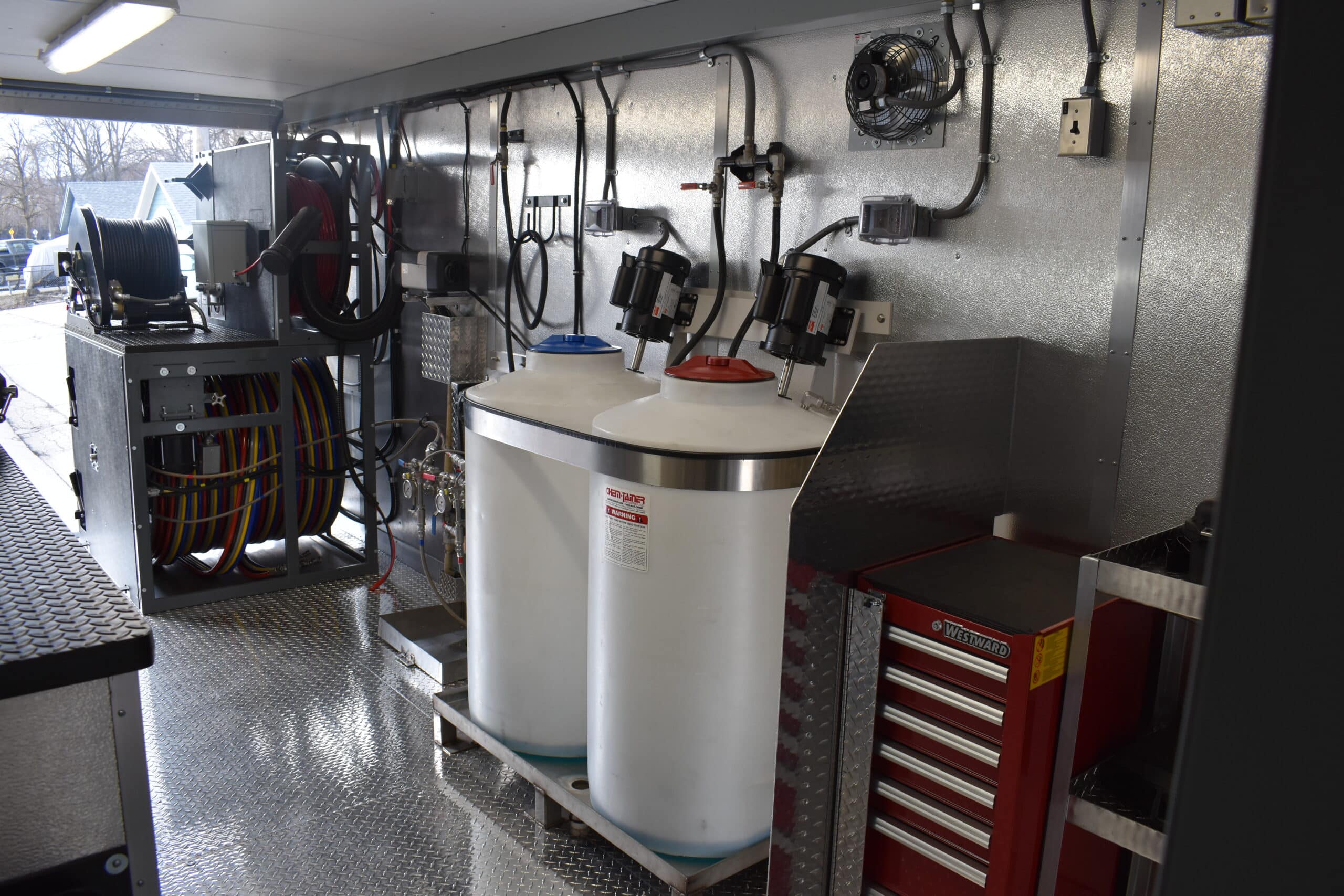

- Depósitos de lechada de 60 galones con mezcladores de servicio continuo para mezclar rápidamente el producto químico
- Funcionamiento sencillo mediante pulsador
- Manómetros de fácil lectura para información sobre caudales y presiones
- Completo sistema de inspección por TV para supervisar el proceso de inyección de lechada
Empaquetadoras principales y laterales
Los packers se utilizan en el sistema colector para rellenar las juntas de las tuberías principales, laterales y conexiones laterales. Los packers de línea principal están disponibles en una gama de tamaños de 6" a 144" y los packers laterales en una gama de 6" a 30."
Para más información sobre empaquetadores, póngase en contacto con
Logiball
logiball.com
800.246.5988
Lechada química
La lechada activada químicamente puede desplazarse por cualquier lugar por el que circule el agua y tiene tiempos de fraguado controlables de segundos a horas. Una vez inyectada en el suelo, la lechada química se endurece para crear una barrera eficaz y duradera contra el agua.
Para más información sobre lechadas químicas, póngase en contacto con
Avanti
avantigrout.com
800.877.2570
La inyección de lechada es una técnica muy eficaz para resolver la infiltración de aguas subterráneas en tuberías principales y laterales. Al sellar fugas y grietas en el sistema de tuberías, la inyección de lechada puede mejorar el rendimiento general del sistema, reducir los costes de tratamiento y prolongar la vida útil del sistema.
Para obtener orientación sobre cómo obtener equipos y suministros de inyección de lechada, póngase en contacto con un miembro de nuestro experimentado equipo de ventas llamando al: 800-234-7205 o en www.ariesindustries.com/contact/.
